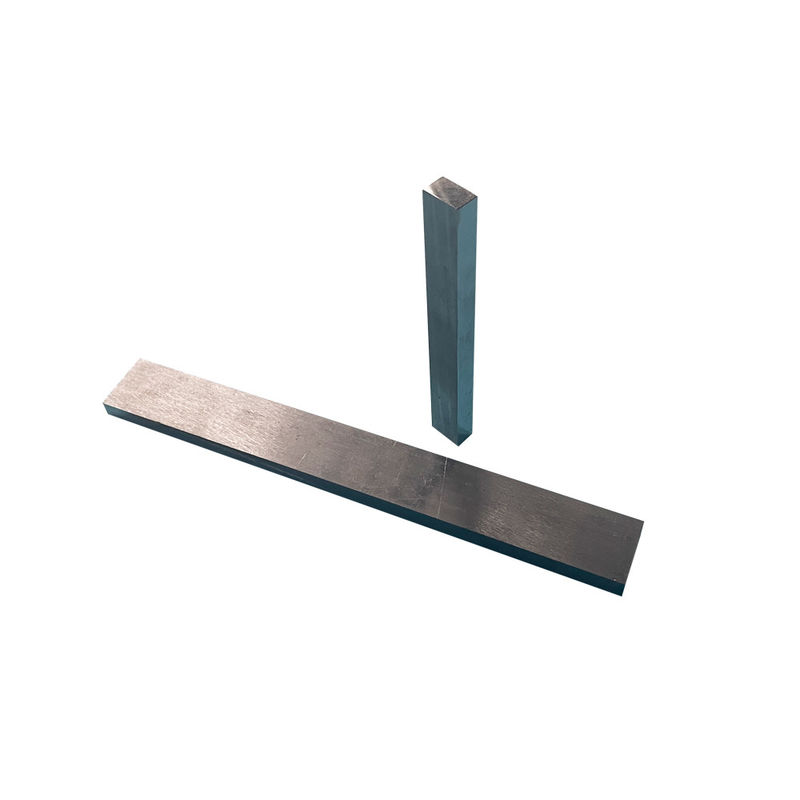

Πλάκα Invar 4J36 (UNS K93600) με σχεδόν μηδενικό CTE (Συντελεστής Θερμικής Διαστολής) - Εφαρμογές Ακριβούς Μετρολογίας και Κρυογενικής
|
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Material: | 4J36 | Supply Type: | Plate |
|---|---|---|---|
| Color: | Primary Color | Surface: | Bright and Smooth |
| Επισημαίνω: | Πλάκα Invar 4J36 για μετρήσεις ακριβείας,Πλάκα κράματος χαμηλής διαστολής με κρυογενείς εφαρμογές,Πλάκα Invar UNS K93600 για μετρολογία |
||
Πλάκα Invar 4J36 (UNS K93600) με σχεδόν μηδενικό CTE, Εφαρμογές Ακριβούς Μετρολογίας και Κρυογονικής
Το OhmAlloy-4J36 (Invar), γνωστό και ως FeNi36 (64FeNi στις ΗΠΑ), είναι ένα κράμα νικελίου-σιδήρου που ξεχωρίζει για τον μοναδικά χαμηλό συντελεστή θερμικής διαστολής (CTE ή α).
Το όνομα Invar προέρχεται από τη λέξη invariable (αμετάβλητο), αναφερόμενο στη σχετική έλλειψη διαστολής ή συστολής του με τις αλλαγές θερμοκρασίας.
Εφευρέθηκε το 1896 από τον Ελβετό φυσικό Charles Édouard Guillaume. Έλαβε το Βραβείο Νόμπελ Φυσικής το 1920 για αυτή την ανακάλυψη, η οποία επέτρεψε βελτιώσεις σε επιστημονικά όργανα.
Το OhmAlloy-4J36 (Invar) χρησιμοποιείται όπου απαιτείται υψηλή σταθερότητα διαστάσεων, όπως σε όργανα ακριβείας, ρολόγια, μετρητές σεισμικής ερπυσμού, πλαίσια μάσκας σκιάς τηλεόρασης, βαλβίδες σε κινητήρες και αντιμαγνητικά ρολόγια. Στην τοπογραφία, όταν πρόκειται να πραγματοποιηθεί εξίσωση υψομέτρου πρώτης τάξης (υψηλής ακρίβειας), το προσωπικό στάθμης (ράβδος στάθμης) που χρησιμοποιείται είναι κατασκευασμένο από Invar, αντί για ξύλο, υαλοβάμβακα ή άλλα μέταλλα. Τα στηρίγματα Invar χρησιμοποιήθηκαν σε ορισμένα έμβολα για να περιορίσουν τη θερμική τους διαστολή μέσα στους κυλίνδρους τους.
Κανονική σύνθεση %
| Ni | 35~37.0 | Fe | Bal. | Co | - | Si | ≤0.3 |
| Mo | - | Cu | - | Cr | - | Mn | 0.2~0.6 |
| C | ≤0.05 | P | ≤0.02 | S | ≤0.02 |
Τυπικές φυσικές ιδιότητες
| Πυκνότητα (g/cm3) | 8.1 |
| Ηλεκτρική αντίσταση στους 20℃(Ωmm2/m) | 0.78 |
| Συντελεστής θερμοκρασίας αντίστασης(20℃~200℃)X10-6/℃ | 3.7~3.9 |
| Θερμική αγωγιμότητα, λ/ W/(m*℃) | 11 |
| Σημείο Curie Tc/ ℃ | 230 |
| Ελαστικό Μέτρο, E/ Gpa | 144 |
Συντελεστής διαστολής
| θ/℃ | α1/10-6℃-1 | θ/℃ | α1/10-6℃-1 |
| 20~-60 | 1.8 | 20~250 | 3.6 |
| 20~-40 | 1.8 | 20~300 | 5.2 |
| 20~-20 | 1.6 | 20~350 | 6.5 |
| 20~-0 | 1.6 | 20~400 | 7.8 |
| 20~50 | 1.1 | 20~450 | 8.9 |
| 20~100 | 1.4 | 20~500 | 9.7 |
| 20~150 | 1.9 | 20~550 | 10.4 |
| 20~200 | 2.5 | 20~600 | 11.0 |
Τυπικές μηχανικές ιδιότητες
| Αντοχή σε εφελκυσμό | Επιμήκυνση |
| Mpa | % |
| 641 | 14 |
| 689 | 9 |
| 731 | 8 |
Συντελεστής θερμοκρασίας αντίστασης
| Εύρος θερμοκρασίας, ℃ | 20~50 | 20~100 | 20~200 | 20~300 | 20~400 |
| aR/ 103 *℃ | 1.8 | 1.7 | 1.4 | 1.2 | 1.0 |
Η διαδικασία θερμικής επεξεργασίας
| Η διαδικασία θερμικής επεξεργασίας | |
| Ανόπτηση για ανακούφιση από την τάση | Θέρμανση στους 530~550℃ και διατήρηση για 1~2 ώρες. Ψύξη |
| αποσκλήρυνση | Προκειμένου να εξαλειφθεί η σκλήρυνση, η οποία μπορεί να προκύψει στη διαδικασία ψυχρής έλασης, ψυχρής έλξης. Η ανόπτηση πρέπει να θερμαίνεται στους 830~880℃ σε κενό, διατηρώντας για 30 λεπτά. |
| Η διαδικασία σταθεροποίησης |
1) Σε προστατευτικό μέσο και θέρμανση στους 830 ℃, διατήρηση για 20 λεπτά. ~ 1 ώρα, σβήσιμο 2) Λόγω της τάσης που δημιουργείται από το σβήσιμο, θέρμανση στους 315℃, διατήρηση για 1~4 ώρες. |
| Προφυλάξεις |
1) Δεν μπορεί να σκληρυνθεί με θερμική επεξεργασία 2) Η επιφανειακή επεξεργασία μπορεί να είναι αμμοβολή, στίλβωση ή τουρσί. 3) Το κράμα μπορεί να χρησιμοποιηθεί σε διάλυμα τουρσί 25% υδροχλωρικού οξέος στους 70 ℃ για να καθαρίσει την οξειδωμένη επιφάνεια |
Ποια είναι η διαφορά μεταξύ Inconel και Invar 36;
Η επιλογή μεταξύ των δύο θα πρέπει να βασίζεται στις συγκεκριμένες απαιτήσεις της συγκεκριμένης εφαρμογής. Το Invar είναι κατάλληλο για εφαρμογές που απαιτούν χαμηλό συντελεστή θερμικής διαστολής. Από την άλλη πλευρά, το Conel είναι μια τέλεια εφαρμογή που απαιτεί υψηλή αντοχή και αντοχή στη θερμότητα.
