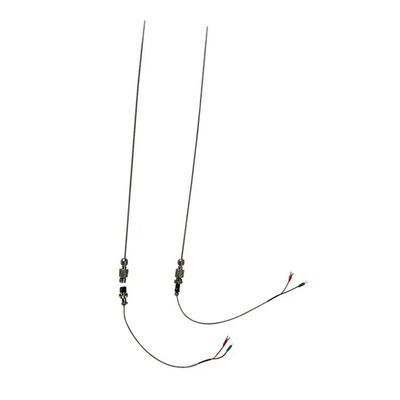

Θερμοστοιχείο τύπου Κ με μόνωση ορυκτών και θήκη από ανοξείδωτο χάλυβα SS304, με καλώδιο προέκτασης, γρήγορης απόκρισης
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Θερμοσύνδεσμος με απομόνωση από ορυκτά τύπου K | Τύπος: | Τύπος Κ |
|---|---|---|---|
| Μέγιστη θερμοκρασία εργασίας: | 1250 ℃ | Λειτουργία: | υψηλής θερμοκρασίας δοκιμή |
| Ηλικία: | Βιομηχανική χρήση | Χαρακτηριστικό: | Φορητό και Γρήγορο |
| Υλικό θήκης: | SS304 | ||
| Επισημαίνω: | Θερμοστοιχείο τύπου Κ με θήκη από ανοξείδωτο χάλυβα SS304,Καλώδιο θερμοσύνδεσης με μινιμαλιστική μόνωση,Καλώδιο προέκτασης θερμοστοιχείου γρήγορης απόκρισης |
||

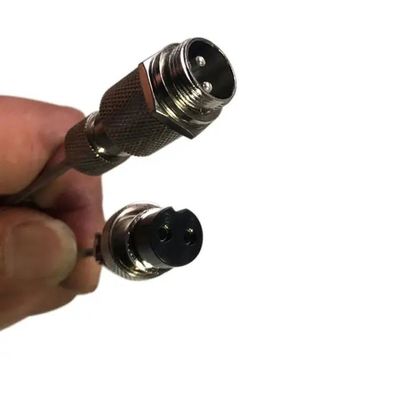

Ορυκτό απομονωμένο θερμοσύνδεσμο τύπου K με 2 επαφές σύνδεσμος SS304 καλώδιο επέκτασης κάλυψης γρήγορη ανταπόκριση
Για τα θερμοσύνδετα με απομονωμένα ορυκτά (MI), τα βασικά μέρη είναι το μέτρο στοιχείο, η μόνωση, η προστατευτική κάλυψη.Θερμοσύνδεσμοι MI που ταιριάζουν με ευέλικτο συνδετήρα για την προσθήκη δυνατοτήτων κάμψης και καλώδια αντιστάθμισης για τη βελτίωση της ακρίβειας της μέτρησης.
Δομή θερμοσύνθεσης τύπου θωράκισης
- Για το καλώδιο μέτρησης, υπάρχουν διάφοροι συνηθισμένοι τύποι:
2- Υλικό μόνωσης: MgO (≥96%), Al2O3 (≥99%)
3Υλικό εξωτερικής κάλυψης:
- 304L & 316L SS: + 700°C
- 310 (25/20) SS: + 1100°C
- Inconel 600: + 1150°C
- GH3030 & GH3039: 1200°C
4. Πρότυπα για τα απομονωμένα από ορυκτά μέρη
|
Διάμετρος καλωδίου ((D)) Και η ανεκτικότητα |
Δυνατότητα αποθήκευσης Μίνι αξία |
Διάμετρος καλωδίου (C) Μίνι αξία |
Δυνατότητα απομόνωσης Μίνι αξία |
| 0.5±0.025 | 0.05 | 0.08 | 0.04 |
| 1.0±0.025 | 0.10 | 0.15 | 0.08 |
| 1.5±0.025 | 0.15 | 0.23 | 0.12 |
| 2.0±0.025 | 0.20 | 0.30 | 0.16 |
| 3.0±0.030 | 0.30 | 0.45 | 0.24 |
| 4.5±0.045 | 0.45 | 0.68 | 0.36 |
| 6.0±0.060 | 0.60 | 0.90 | 0.48 |
| 8.0±0.080 | 0.80 | 1.20 | 0.64 |
5Συνήθως το μέρος αυτό κατασκευάζεται από ελατήριο για να αυξήσει τις δυνατότητες κάμψης.
6. Καλώδιο επέκτασης: όταν επιλέγεται ο τύπος αντιστάθμισης/έκτασης, πρέπει να είναι σύμφωνος με τον δείκτη θερμοσύνδεσης
Στην πραγματική μέτρηση θερμοκρασίας, συνήθως υπάρχουν μεγάλες αποστάσεις μέτρησης με τη συσκευή μέτρησης,παράγεται σύρμα αντιστάθμισης θερμοσύνθεσης για την αντιστάθμιση της διαφοράς θερμοκρασίας που προκαλείται από την αλλαγή θερμοκρασίας μεταξύ της συσκευής μέτρησης και του συνδέσμου θερμοσύνθεσης.
Το καλώδιο αντιστάθμισης έχει τα ακόλουθα πλεονεκτήματα: βελτίωση των φυσικών ιδιοτήτων και των μηχανικών ιδιοτήτων της γραμμής μέτρησης θερμοκρασίας θερμοσύνδεσης·βελτίωση της ευελιξίας της γραμμής μέτρησης και διευκόλυνση της σύνδεσης με τη χρήση πυρήνα πολλαπλών νημάτων ή καλωδίου αντιστάθμισης μικρής διαμέτρου■ εύκολη προστασία από εξωτερικές παρεμβολές· μείωση του κόστους των γραμμών μέτρησης.
Κατηγορία καλωδίου θερμοσύνδεσης
Α:Καλώδιο επεκτάσεως
Η σύνθεση του καλωδίου είναι εντελώς η ίδια με του καλωδίου θερμοσύνδεσης, σημειωμένο με το γράμμα X μετά τον αριθμό του συμβόλου θερμοσύνδεσης, όπως KXJXTX
Β:Καλώδιο βαθμού αντιστάθμισης
Η σύνθεση του καλωδίου του οποίου είναι διαφορετική από του καλωδίου θερμοσύνδεσης, αλλά η τιμή της ηλεκτροκινητικής δύναμης του καλωδίου (EMF) είναι η ίδια με του καλωδίου θερμοσύνδεσης μόνο σε θερμοκρασία 0-100 °C ή 0-200 °C.Σημειώνεται με το γράμμα C μετά τον αριθμό του συμβόλου θερμοσύνδεσης., π.χ. ΚΚΚΤΚ
| Τύπος θερμοσύνδεσης | Κωδικός κράματος | Ονομαστική χημική σύνθεση (%) | Συνιστώνται μετρήσεις θερμοκρασίας | |||||||
| Κου | Νι | Αρ | Φε | Ναι. | Αλ | Μ | Αιθυλενογόνο | |||
| Τύπος Κ | KP ((Chromel) | 90 | 10 | 0-1200°C | ||||||
| KN ((Alumel) | 97 | 1-2 | 1-1. Πάρτε το.5 | 0.5-1.5 | ||||||
| Τύπος T | ΤΠ(Μετσούκ) | 100 | -200-400°C | |||||||
| Κωνσταντίνος) | 55 | 45 | ||||||||
| Τύπος J | JP ((Σίδηρο) | 100 | 0~750°C | |||||||
| Κωνσταντίνος) | 55 | 45 | ||||||||
| Τύπος Ε | ΕΠ ((Χρομέλ) | 90 | 10 | 0~900°C | ||||||
| ΕΓ ((Κωνσταντίνος) | 55 | 45 | ||||||||
| Τύπος N | NP ((NiCrSi) | 83-85 | 13.7-14.7 | 1.2-1.6 | < 0.01 | 0-1200°C | ||||
| NN ((NiSiMg) | 93-96 | < 0.02 | 4.2-4.6 | 0.5-1.5 | ||||||
