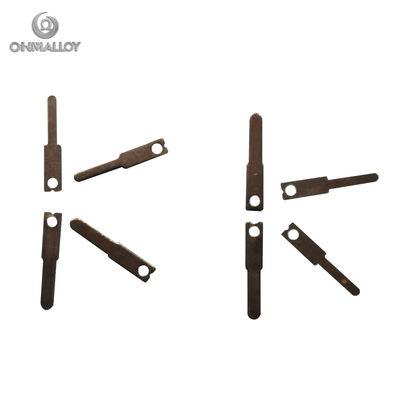

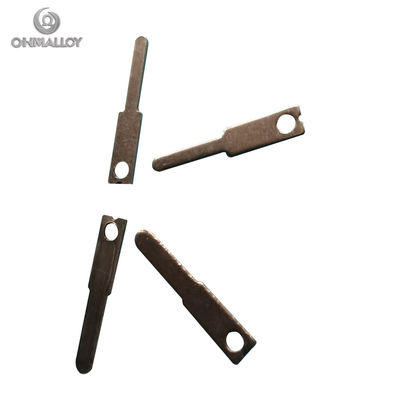

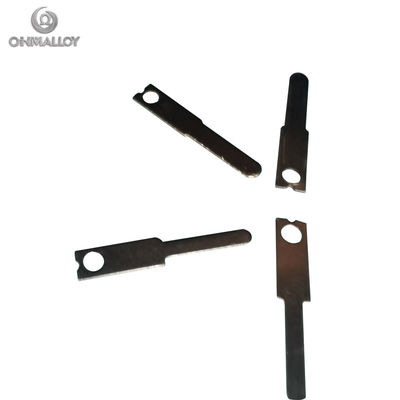

Συνδετήρας θερμοσύνδεσης τύπου Κ KP/KN Pin (συνδετήρες χρωμελίου-αλουμελίου)

Θερμοσύνδεσμος τύπου k KP KN χρωμικό κράμα αλουμινίου

1. Σύνθεση και ιδιότητες υλικού

Ονομασία κράματος ποδιών Χημική σύνθεση Κύρια χαρακτηριστικά

Θετικό (KP)Αντίστοιχο χρωμίου Ni 89-91%, Cr 9-10%, Si/Mn ≤ 1% Μη μαγνητικό, αντίσταση 0,71 μΩ·m

Αρνητικό (KN)Αλουμέλ ισοδύναμο Ni 94-97%, Al 1,5-2,5%, Mn 1,5-2,5%, Si ≤ 1% Μαγνητικό, αντίσταση 0,23 μΩ·m

2. Προδιαγραφές απόδοσης

Πρότυπο/Σημειώσεις για την τιμή παραμέτρου

Πεδίο θερμοκρασίας (κατηγορία καλωδίου)Επενδύσεις:-200°C έως 1.300°CΜέγιστος 1,260°C ανά IEC 60584-1

Μακροπρόθεσμα:0°C έως 1.100°CΒέλτιστο εύρος σταθερότητας

Περιοχή θερμοκρασίας (επέκταση) 0 °C έως 200 °CΠεριορισμένη ακρίβεια άνω των 200°C

Ηλεκτρομαγνητικά πεδία 41 μV/°Cσε θερμοκρασία 1000°C έναντι του πλατινίου 67 αναφοράς

Ακριβότητα (Τάξη 1) ±1,5°Cή± 0,4%(> 0°C) Όποιος είναι μεγαλύτερος

±2,5°C(-200°C έως 0°C) Κρυογενής ανοχή

Αντίσταση στην οξείδωσηΑνώτερος του τύπου J/T/E κάτω των 1.000 °C Cr2O3 προστατευτική στρώση

3. Περιβαλλοντική συμβατότητα και περιορισμοί

Συνιστώμενες ατμόσφαιρες:

• Οξείδωση: Αέρας, καύσιμα καυσαερίων (ηλεκτρικοί φούρνοι)
• Άνεργα αέρια: Αργόνο, άζωτο (πλήρη απόδοση έως 1.100°C)

Απαγορευμένες συνθήκες:

Σενάριο Μηχανισμός μετριασμού αποτυχίας

Αέρια που περιέχουν θείο Συλφίδωση → εύθραυστο κάταγμα Αποφύγετε περιβάλλοντα H2S/SO2

Εναλλακτικοί κύκλοι οξειδωτικής ανανέωσης Κλίμακα > 5°C Χρήση τύπου N σε κυκλικές εφαρμογές

Κενό > 1 ώρα (> 800°C) Εξάτμιση χρωμίου Μέγιστη έκθεση 60 λεπτών

Ατμόσφαιρα H2/CO Κόκκινη διάβρωση (815-1040°C) Κηραμικά σωλήνες προστασίας

4. Ανταγωνιστικά πλεονεκτήματα

• Αποδοτικότητα κόστους: 30~50% φθηνότερα από τα είδη ευγενών μετάλλων (R/S/B)
• Σκληρότητα από ακτινοβολία: Προτιμάται για πυρηνικές εφαρμογές έναντι τύπου J
• Ζωή: 5× μεγαλύτερη από την κατηγορία J σε θερμοκρασία 900°C (οξείδωση Fe σε J)

5. Πρότυπα ανοχής ακρίβειας

Περιεχόμενο εφαρμογής της φόρμουλας ανοχής τάξης

Τάξη 1±1,5°Cή±0,004×τμήμα (°C) Αεροδιαστημικά, εργαστήρια βαθμονόμησης

Τάξη 2±2,5°Cή±0.0075×τμήμα (°C) Ελέγχος βιομηχανικής διαδικασίας

∆ιαφορετική θερμοκρασία σε °C. Ειδική βαθμίδα σφάλματος (± 0,4%) διαθέσιμη για ανάγκες υψηλής ακρίβειας

Συμπληρωματικές τεχνικές σημειώσεις

Βέλτιστες πρακτικές σύνδεσης:

• Χρησιμοποιήστε MgO-μονωμένα καλώδια επέκτασης από κράμα νικελίου για τη σταθερότητα των ΕΜΠ
• Αποφύγετε τερματικά χαλκού → γαλβανική διάβρωση σε υγρό περιβάλλον

Πρόληψη της Γήρανσης:

• Η προ-γήρανση σε 850 °C για 2 ώρες μειώνει την παραίτηση σε αισθητήρες ακριβείας

Φυσικές Ιδιότητες:

ΙδιοκτησίαΑξία KP Αξία KN

Πυκνότητα (g/cm3) 8,5 8.6

Δυνατότητα τράβηξης ≥490 MPa ≥390 MPa

Επεκτάσεις ≥10% ≥15%

Τα θερμοσύνδετα χρησιμοποιούνται σε διεργασίες για την ανίχνευση της θερμοκρασίας και συνδέονται με τα πυρόμετρα για ένδειξη και έλεγχο.Το θερμοσύνδεσμο και το πυρόμετρο διεξάγονται ηλεκτρικά από καλώδια επέκτασης θερμοσύνδεσης / καλώδια αντιστάθμισης θερμοσύνδεσηςΟι αγωγοί που χρησιμοποιούνται για τα καλώδια θερμοσύνδεσης απαιτείται να έχουν παρόμοιες θερμοηλεκτρικές ιδιότητες (EMF) με εκείνες του θερμοσύνδεσης που χρησιμοποιείται για την ανίχνευση της θερμοκρασίας.

Το εργοστάσιό μας κατασκευάζει κυρίως καλώδια, ταινίες και καλώδια θερμοσύνδεσης, τα οποία χρησιμοποιούνται σε όργανα μέτρησης θερμοκρασίας.Τα προϊόντα θερμοσύνδεσης μας είναι όλα κατασκευασμένα σύμφωνα με το GB και επίσης IEC584-3 (διεθνές πρότυπο).

Η λωρίδα θερμοσύνδεσης μπορεί να χρησιμοποιηθεί για την παραγωγή της κούφιας καρφίτσα του συνδετήρα θερμοσύνδεσης, της σπαθιάς θερμοσύνδεσης και των επαφών του συνδετήρα θερμοσύνδεσης.

Εφαρμογή
• Θέρμανση ∙ Καυστήρες αερίου για φούρνους
• Ψύξη
• Προστασία του κινητήρα
• Ανώτατος έλεγχος θερμοκρασίας
