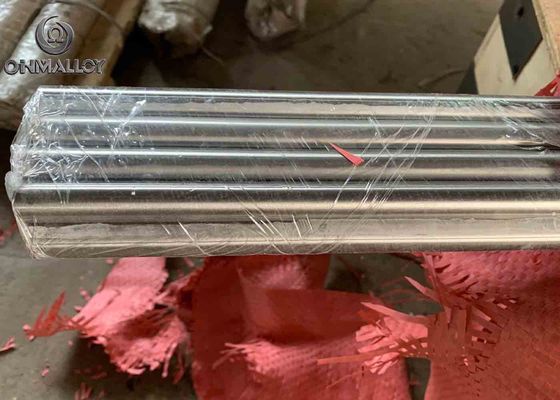

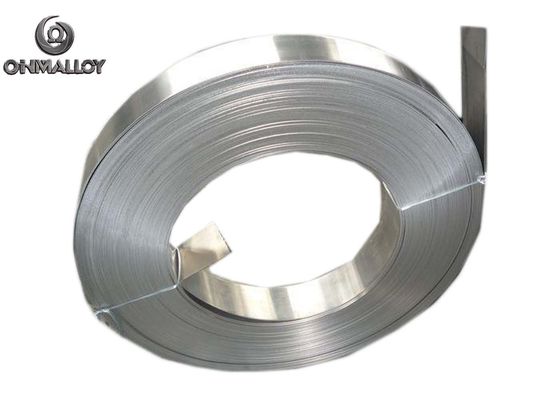

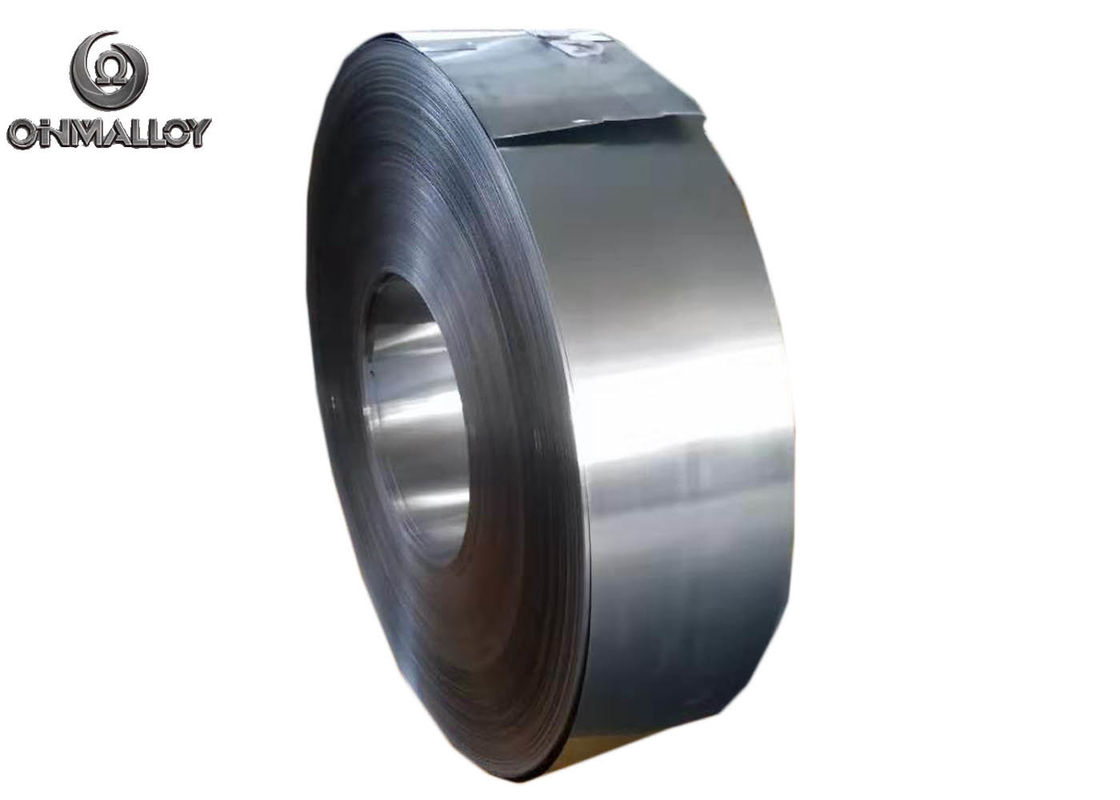

Όνομα: | 1J79 1J85 παρόμοιο με έξοχο Permalloy 80 υψηλή αρχική διαπερατότητα | Υλικός τύπος: | 1J79 1J85 |
---|---|---|---|
Ειδική αντίσταση: | 0.56μΩ•μ | Λουρί: | 130-240HB |
Συντελεστής θερμικής επέκτασης: | 0.5×10-6/℃ | Διαποτισμένη μαγνητική επαγωγή: | >0.78T |
Υψηλό φως: | μαλακό μαγνητικό κράμα,μαγνητικά κράματα χάλυβα |
1J79 1J85 παρόμοιο με έξοχο Permalloy 80 υψηλό αρχικό διαπερατότητας υλικό προστατευτικών καλυμμάτων μετασχηματιστών μαγνητικό
Permalloy αναφέρεται ferro-nickel στο κράμα, το οποίο έχει ένα ευρύ φάσμα της περιεκτικότητας σε νικέλιο μεταξύ 35% και 90%. Το σημαντικότερο χαρακτηριστικό γνώρισμα Permalloy είναι η υψηλή μαγνητική αγωγιμότητα αδύνατου μαγνητικού πεδίου του. Η διαποτισμένη δύναμη μαγνητικής επαγωγής τους είναι γενικά μεταξύ 0,6 και 1.0T.
1J85 χρησιμοποιείται στους ΣΥΝΕΧΕΊΣ ηλεκτρονόμους, την επικοινωνία και τους ηλεκτρονικούς μετασχηματιστές εξοπλισμού, τα φύλλα πλαστικού πυρήνων στα κολάρα, τις μαγνητικές συσκευές προστατευτικών καλυμμάτων, τα μέρη ή τα στοιχεία ελέγχου.
Χημική σύνθεση (%) | |||||||||||
Υλικός τύπος | Γ | Π | S | ΜΝ | Si | Νι | Χρώμιο | Κοβάλτιο | Mo | $cu | Φε |
Όχι περισσότερο από | |||||||||||
1J76 | 0,030 | 0,020 | 0,020 | 0.30-0.60 | 0.15-0.30 | 75.0-76.5 | 1.80-2.20 | - | - | 4.80-5.20 | Ισορροπία |
1J77 | 0,030 | 0,020 | 0,020 | 0.30-0.60 | 0.15-0.30 | 75.0-78.0 | - | - | 3.90-4.50 | 4.80-6.00 | Ισορροπία |
1J79 | 0,030 | 0,020 | 0,020 | 0.60-1.10 | 0.30-0.50 | 78.5-80.0 | - | - | 3.80-4.10 | <=0.20 | Ισορροπία |
1J80 | 0,030 | 0,020 | 0,020 | 0.60-1.10 | 1.10-1.50 | 79.0-81.5 | 2.60-3.00 | - | - | <=0.30 | Ισορροπία |
1J85 | 0,030 | 0,020 | 0,020 | 0.30-0.60 | 0.15-0.30 | 79.0-81.0 | - | - | 4.80-5.20 | <=0.20 | Ισορροπία |
1J86 | 0,030 | 0,020 | 0,020 | <=1.00 | <=0.30 | 80.5-81.5 | - | - | 5.80-6.20 | - | Ισορροπία |
Υψηλή αρχική μαγνητική μαγνητική ιδιοκτησία εναλλασσόμενου ρεύματος κραμάτων αγωγιμότητας μαλακή μαγνητική | ||||||
Υλικός τύπος | Τύπος διαδικασίας | Πάχος λουρίδων | Ελαστική μαγνητική αγωγιμότητα στις διαφορετικές συχνότητες όταν η αιχμή ισχύος μαγνητικών πεδίων είναι 0.1A | |||
60Hz | 400Hz | 1KHz | 10kHz | |||
Περισσότερο από | ||||||
1J79 | Κρύος ρόλος | 0,02 | - | - | 14000 (17,5) | 10000 (12,5) |
0,05 | - | - | 15040 (18,8) | 7520 (9,4) | ||
0,10 | - | 18000 (22,5) | 12000(15) | - | ||
0,20 | - | 10000 (12,5) | 6000 (7,5) | - | ||
0,35 | 25 | 7040 (8,8) | - | - | ||
1J85 | Κρύος ρόλος | 0,02 | - | - | 16000(20) | 12000 (12,5) |
0,05 | - | - | 25040 (31,3) | 9040 (11,3) | ||
0,10 | - | 25040 (31,3) | 20000(25) | - | ||
0,20 | - | 19040 (23,8) | 8000(10) | - | ||
0,35 | 38 | 10000 (12,5) | - | - |
1j85 φυσική απόδοση:
Ειδική αντίσταση | 0.56μΩ•μ |
Λουρί | 130-240HB |
Συντελεστής θερμικής επέκτασης | 0.5×10-6/℃ |
Διαποτισμένη μαγνητική επαγωγή | >0.78T |
Αρχική διαπερατότητα | >30mH/m |
Μέγιστη διαπερατότητα | >115mH/m |
Καταναγκαστική δύναμη | <2> |
Permalloy τεχνογνωσία
Μετά από τη δεκαετία του '70, προκειμένου να ικανοποιηθούν οι ανάγκες της υψηλής συχνότητας παροχής ηλεκτρικού ρεύματος μετατροπής και της μαγνητικής ανάπτυξης τεχνολογίας καταγραφής, προστίθεται από ποικίλα στοιχεία όπως το ταντάλιο, το ταντάλιο, το ταντάλιο, το ταντάλιο, το βολφράμιο, το τιτάνιο, το πυρίτιο και το αργίλιο για να κερδίσει μια υψηλή σκληρότητα, υψηλή ειδική αντίσταση, χαμηλή απώλεια υψηλού μαγνητικού κράματος αγωγιμότητας σε αυτό το περιέχον υψηλό nickel-iron κράμα νικελίου. Επομένως, Permalloy γίνεται οι πιό υψηλής απόδοσης τύποι και το αντιπροσωπευτικότερο κράμα στα μαλακά μαγνητικά κράματα και έχει τις ευρύτατα ποικιλίες και τις χρήσεις.
Μέσω των κατάλληλων διαδικασιών, οι μαγνητικές ιδιότητες μπορούν να ελεγχθούν αποτελεσματικά, όπως η αρχική διαπερατότητα που υπερβαίνουν 105, η μέγιστη διαπερατότητα που υπερβαίνουν 106, το coercivity τόσο χαμηλό όπως 2 ‰ Oersted, ορθογώνιος συντελεστής κοντά σε 1 ή κοντά σε 0, Permalloy με μια πρόσωπο-κεντροθετημένη κυβική δομή κρυστάλλου έχει την καλή πλαστικότητα, και μπορεί να υποβληθεί σε επεξεργασία σε μια ultra-thin κορδέλλα 1 μm και των διάφορων μορφών χρήσης. Τα συνήθως χρησιμοποιημένα κράματα είναι 1J50, 1J79, 1J85 και ούτω καθεξής.
εφαρμογή 1J50 1J79 1J85
Η δύναμη μαγνητικής επαγωγής κορεσμού 1J50 είναι ελαφρώς χαμηλότερη από αυτή του χάλυβα πυριτίου, αλλά η μαγνητική διαπερατότητα είναι δεκάδες φορές υψηλότερη από αυτή του χάλυβα πυριτίου, και η απώλεια πυρήνων είναι επίσης 2 έως 3 φορές χαμηλότερο από αυτή του χάλυβα πυριτίου. Εάν γίνεται σε έναν μετασχηματιστή υψηλότερης συχνότητας (400 ~ 8000Hz), το no-load ρεύμα είναι μικρό που είναι κατάλληλο για τους μικρούς μετασχηματιστές υψηλότερης συχνότητας κάτω από 100W.
1J79 έχει την καλή περιεκτική εκτέλεση που είναι κατάλληλη για το μετασχηματιστή υψηλής συχνότητας και χαμηλής τάσης, τον πυρήνα διακοπτών προστασίας διαρροής, τον κοινό πυρήνα πηνίων τρόπου και τον πυρήνα τρεχόντων μετασχηματιστών.
Η αρχική διαπερατότητα 1J85 μπορεί να φθάσει σε περισσότερες από μια εκατοντάδες χιλιάδες (105), οι οποίες είναι κατάλληλες για τους χαμηλής συχνότητας ή υψηλής συχνότητας μετασχηματιστές εισαγωγής και παραγωγής, τις κοινές αυτεπαγωγές τρόπου και τους μεγάλης ακρίβειας τρέχοντες μετασχηματιστές που χρησιμοποιούνται στα αδύνατα σήματα.
